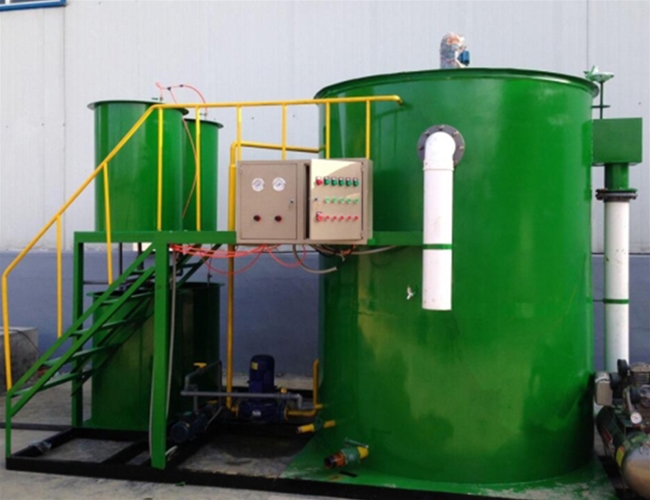

豎流式氣浮機

機身為鋼制結構，其工作原理是：由空氣壓縮機送到空氣罐中的空氣通過射流裝置被帶入溶氣罐，在0.35Mpa壓力下被強制溶解在水中，形成溶氣水，送到氣浮槽中。在突然釋放的情況下，溶解在水中的空氣析出，形成大量的微氣泡群，同泵送過來的并經加藥后正在絮凝的污水中的懸浮物充分接觸，并在緩慢上升過程中吸附在絮集好的懸浮物中，
達到去除SS和CODcr的目的。
溶氣氣浮污水處理機結構主要由以下幾部分組成：
1、氣浮槽：
圓形鋼制結構，是污水處理機的主體和核心，內部由釋放器、均布器、污水管、出水管、污泥槽、刮泥板系統等組成。釋放器置于氣浮機中間位置，是生產微氣泡的關鍵部件。
溶氣罐來的溶液
氣水在這里與廢水充分混合，突然釋放，產生劇烈攪動和渦流，形成直徑約為20－80um的微氣泡，從而黏附于水中的絮凝體上升，清水分離出來。均布器呈錐形結構，連接于釋放器上，主要作用是將分離出來的清水和污泥均布散布于罐體中。出水管均布于罐體下部，并通過一根直立主管連接到罐的上部溢出，溢出口設有水位調節手柄，便于調節罐內水位。污泥管安裝于罐體底部，用于排出沉積于罐底的沉積物，罐體上部設有污泥槽，槽上有刮板，刮板不斷轉動，連續將上浮的污泥刮到污泥槽內，自流到污泥池里。
2、溶氣系統：溶氣系統主要有溶氣罐、空氣壓縮機、高壓泵組成，溶氣罐是系統中很關鍵的部分，其作用是實現和空氣的充分接觸，
加速空氣溶解。它是一個密閉耐壓鋼罐，內部設計有擋板、隔套，可以加速空氣和水體的擴散、傳質過程，提高溶氣效率。
3、藥劑罐：用于溶解存儲藥液，其中兩個為溶解罐，帶有攪拌裝置，另外兩個為藥劑儲存罐，體積隨處理能力大小而配套。
